אתגר מייקרים – מערכת הידרופונית

האם ניתן להקים ערכה הידרופונית טובה או זולה יותר ממה שקיים בשוק ?

ערכות קיימות

התחום גודל עם הזמן וקיימים הרבה ערכות מוכנות שניתן לקנות ולהרכיב בבית לבד, וזה מצוין.

הבעיה היחידה היא רק ההשקעה הכספית הראשונית, בעיקר עבור המתקנים עם כמות הצמחים הגדולה, למרות שהתמורה שמקבלים עבור הערכות המוכנות יחסית למחיר היא די טובה.

חשוב לציין שיש הבדל בין ערכות לגידול של צמחים קטנים כמו תבלינים וכדומה, ובין ערכות לגידול צמחים גדולים יותר.

האם יש לכם רעיון לערכה הידרופונית זולה יותר או יעילה יותר ?

אם אתם רוצים להתנסות בערכה קטנה, ניתן לקנות ערכות קופסה עבור 5 עד 8 צמחים קטנים שבאות יחד עם דשן נוזלי, משאבת אוויר, וכל החלקים האחרים על מנת לחבר הכל.

הערכה לא תופסת הרבה מקום, ומשאבת האוויר היא שקטה מאוד, כך שהיא לא תפריע לכם (לי יש ערכה כזאת, ואני שומע את המשאבה רק כשאני ממש צמוד לערכה).

• קרדיט : חלק מהתמונות נלקחו מאתר חברת נייצ'רטק
• קישור לאתר שלהם : http://naturetech.shop

בנוסף, יש שתי קטגוריות של ערכות גידול :

1. מתקנים שעומדים על משטח (רצפה או מעמד שטוח אחר) בין אם זה קופסת גידול או ערכה עם סטנד.
2. מתקנים שמוצמדים אל הקיר.

ישנן גם שיטות השקייה שונות בגידול הידרופוני :

1. גידול במים עם חמצן ממשאבת אוויר – רפסודות צפות – DWC- Deep Water Culture
2. שיטת הצפה וריקון – ריקון והצפה – Flood and drain
3. גידול בתעלות – גידול בתעלות עם הזנה מינימלית – NFT- Nnutrient Film Technique

ניתן לקרוא את המאמר הזה על שיטות גידול הידרופוני :

הידרופוניקה- שיטות גידול

יש המון מידע ברשת, והחנויות בארץ מוכרות חלקים למי שרוצה לבנות מערכות בעצמו.

נושא חשוב אחד שאני חייב לציין הוא נושא השימוש בפלסטיק. מאחר ומדובר על ערכות לטובת גידול צמחי מאכל – יש להשתמש בפלסטיק שלא מתפרק ומתאים לשימוש בסביבת מים ושמש.

UPVC זה פלסטיק שעמיד לקרינת השמש שתפורר פלסטיק PVC רגיל.

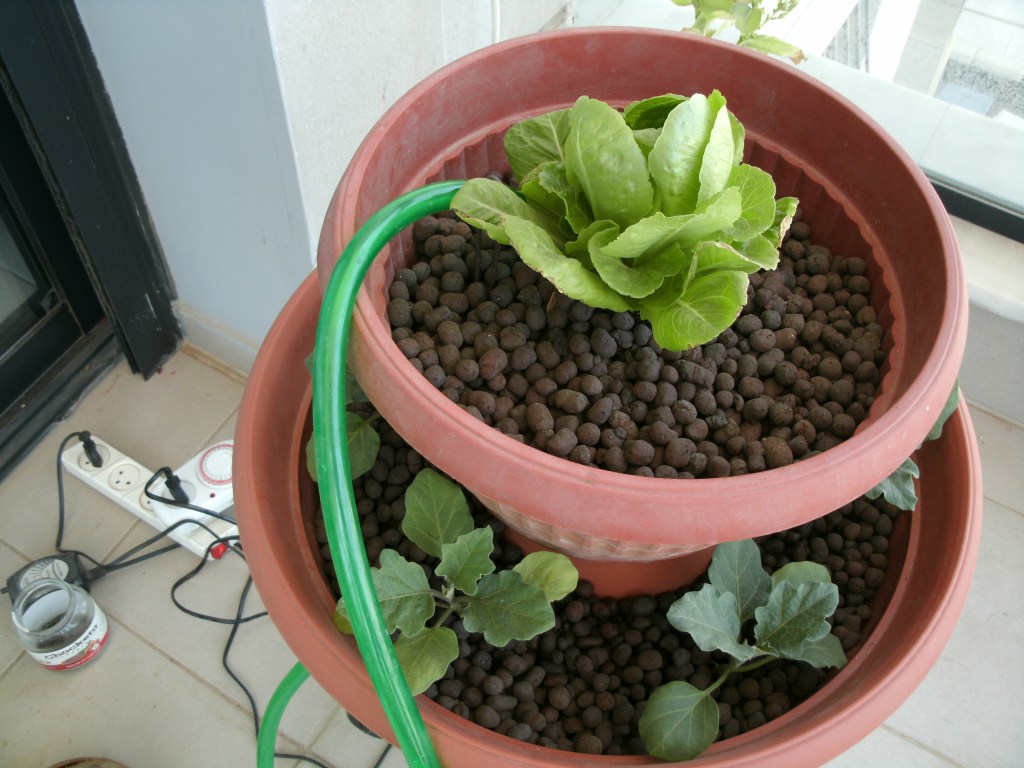

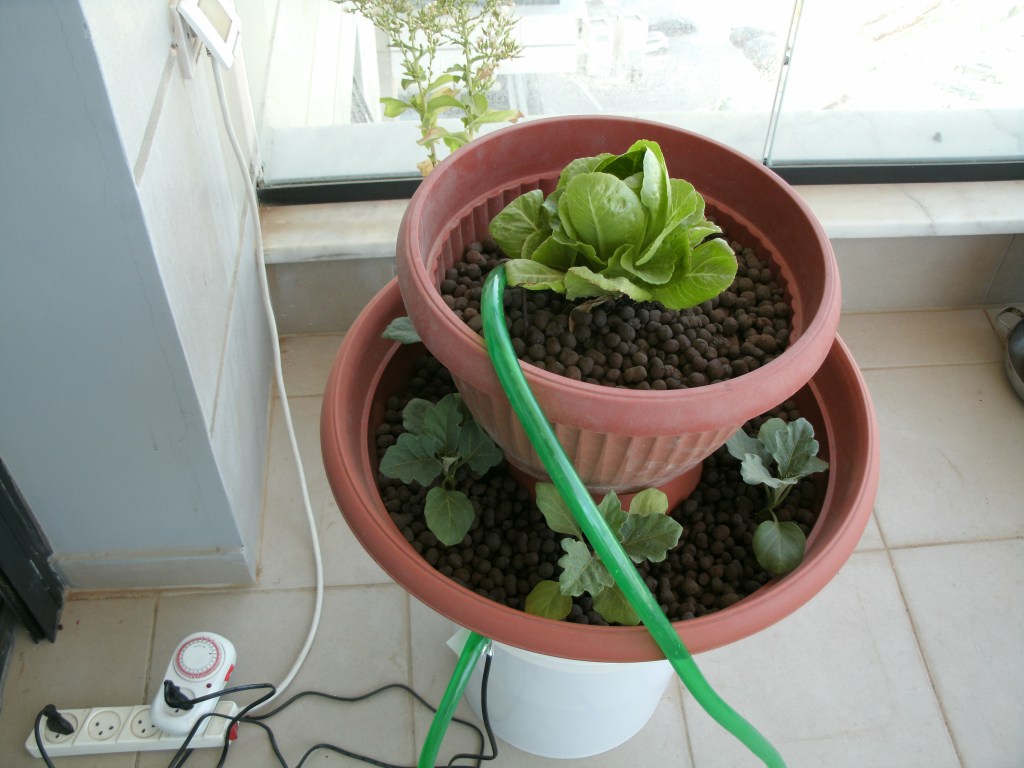

מערכת הידרופונית – שתי קומות

חלקים עבור מערכת:

דלי צבע לבן 18 ליטר – 25 ש"ח מרשת הידרושופ (קוטר30 ס"מ)

קערת עציץ גדולה תחתונה – 50 ש"ח ממשתלה – 49 ס"מ קוטר חיצוני עליון, 29 ס"מ קוטר חיצוני תחתון

קערת עציץ פנימי קטנה – 25 ס"מ קוטר חיצוני עליון, 14 ס"מ קוטר חיצוני תחתון

קערת עציץ עליונה – 34 ס"מ קוטר חיצוני עליון, 23 ס"מ קוטר חיצוני תחתון

משאבת מים NS-680 של חברת MINJIANG – עלות 59 ש"ח מחנות לממכר מוצרי עבור חיות

צינור עבור המשאבה באורך 2 מטר – 30 ש"ח (באותה חנות, אך ניתן לקנות זול יותר בחנויות אחרות) – ניתן לקנות רק מטר אם לא נדרש צינור למילוי מים

15 ליטר הידרוטון – נקנה מהידרושופ במחיר 39 ש"ח ל-10 ליטר

קוצב זמן חשמלי רגיל

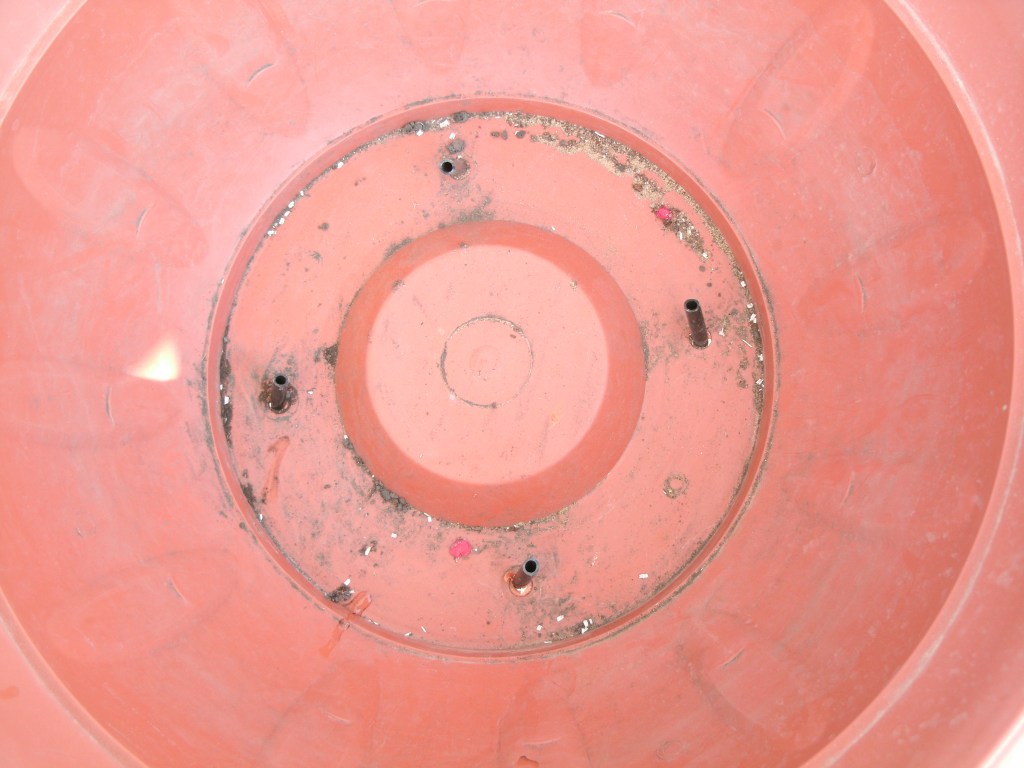

4 חלקים של צינור אוויר או מים באורך 30-40 ס"מ (עבור חורי הניקוז של הקערה התחתונה) שמשמשים כמשתיקי רעש

1 שתיל חסה רומית

6 שתילי חצילים – 23.20 ש"ח ממשתלה

---

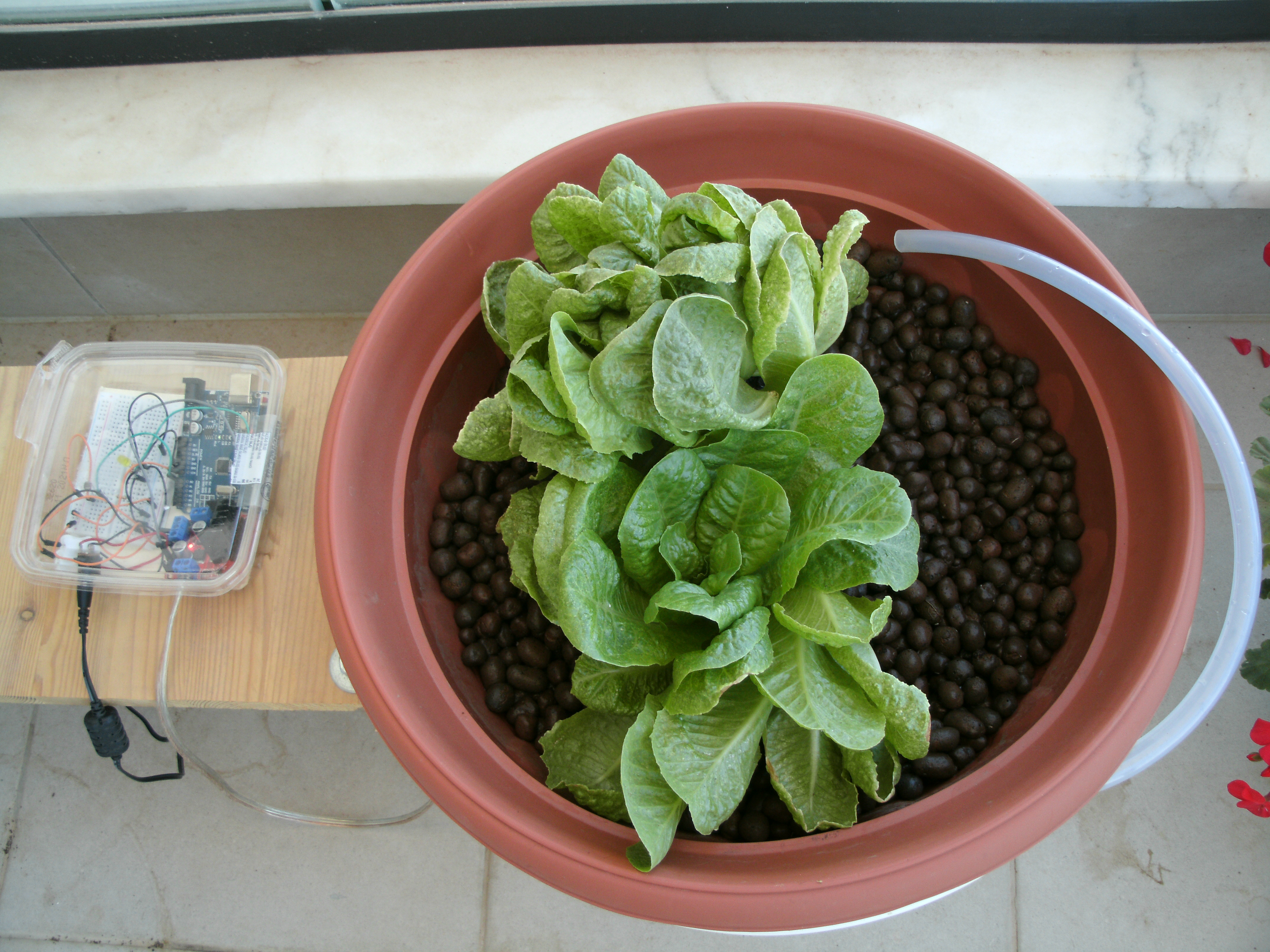

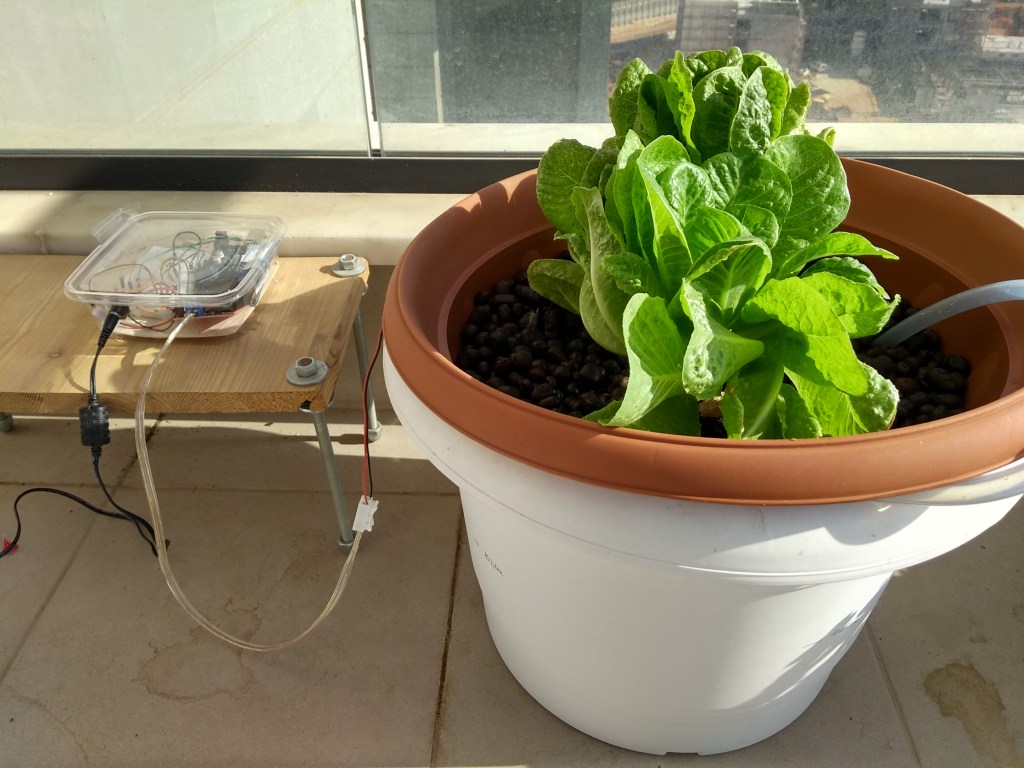

מערכת הידרופונית – מופעלת מיקרו בקר

חלקים עבור מערכת:

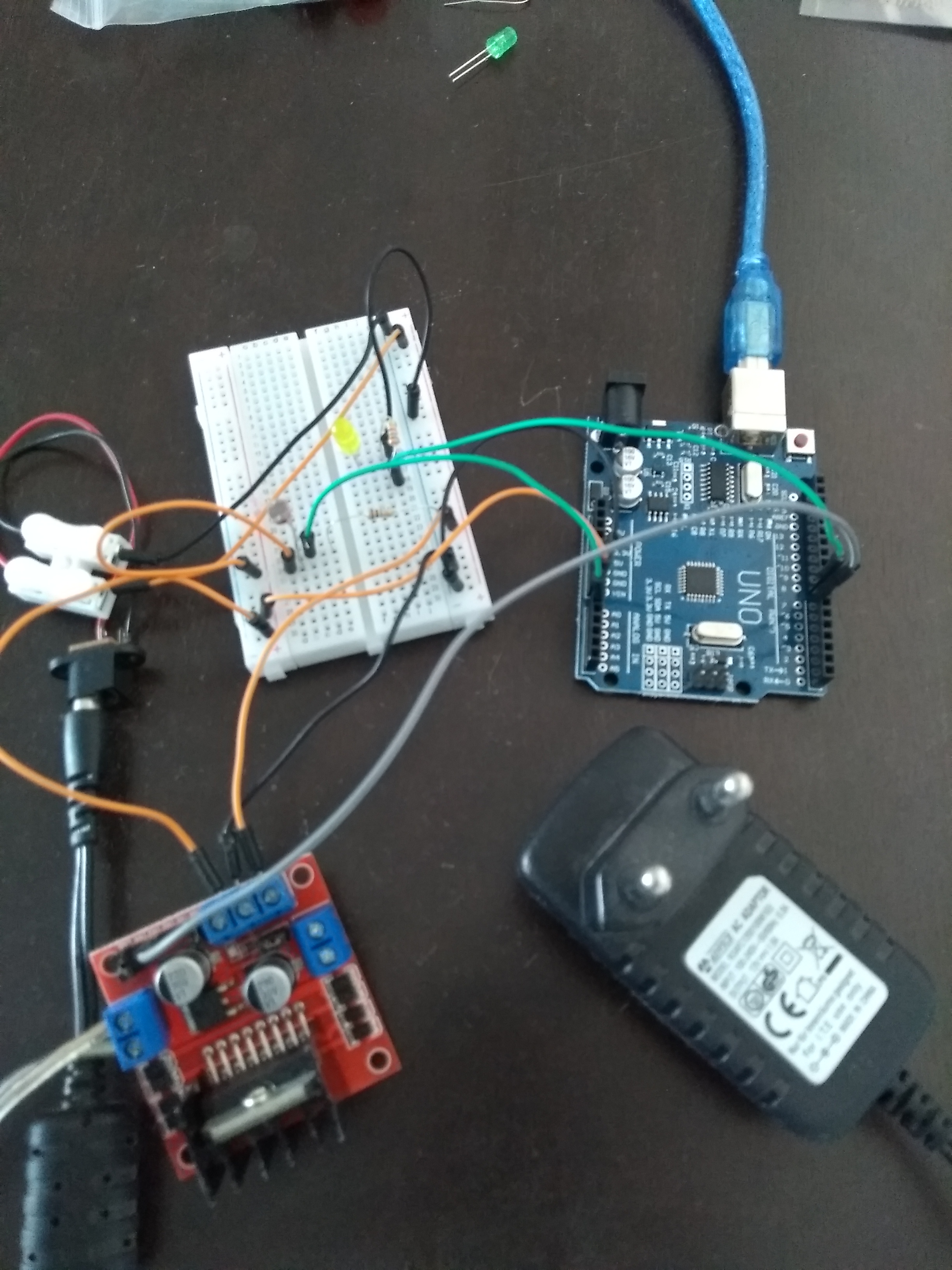

מיקרו בקר תואם ארדואינו UNO

מודול דוחף מנוע L298N להפעלת מנועים (המודול מספק מתח 5VDC למיקרו בקר)

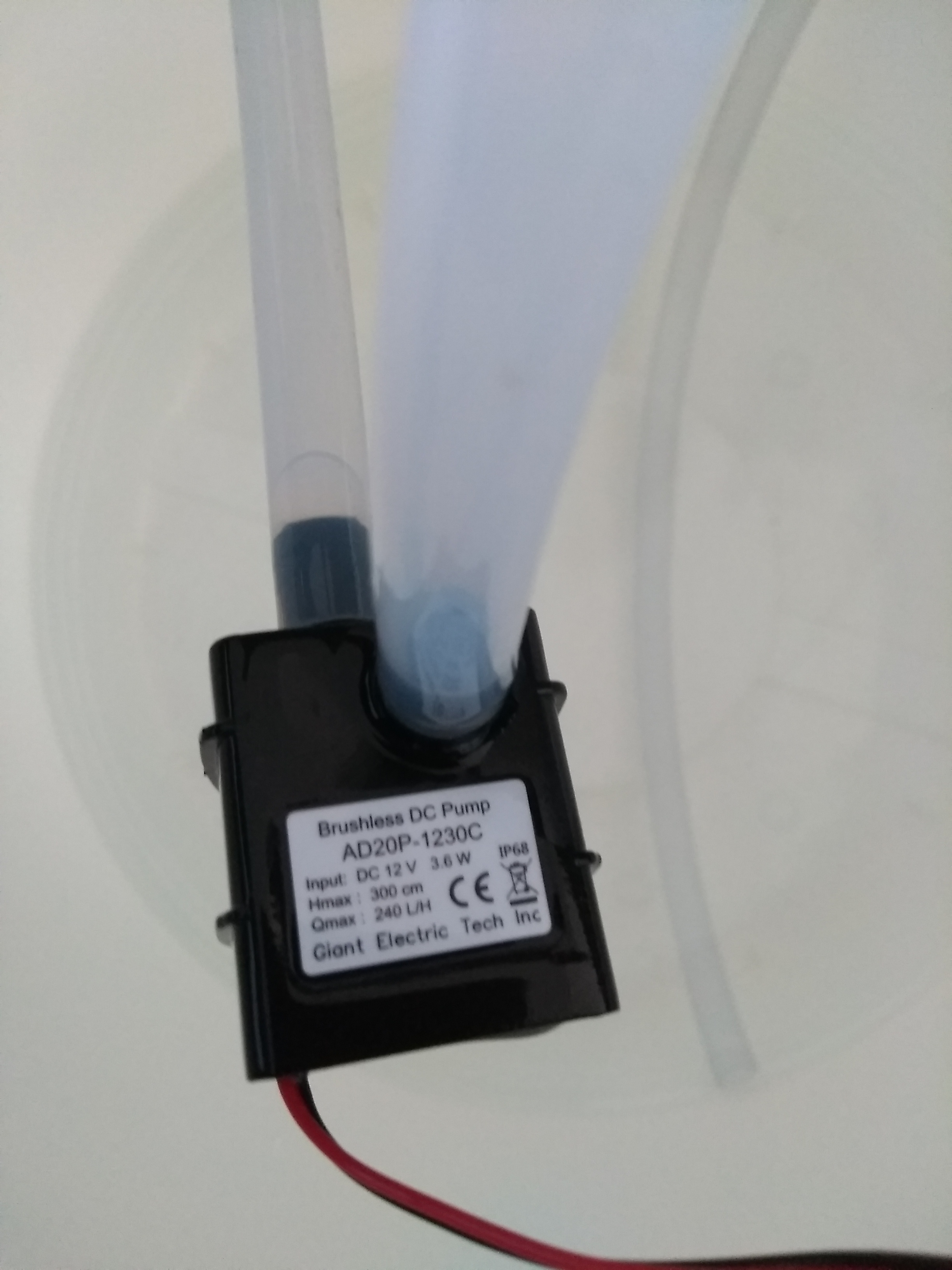

משאבת מים AD20P-1230C – 12VDC 3.6W

לוח חיבורים BREADBOARD

חיישן אור

LED צהוב

מחברים (ג'מפרים)

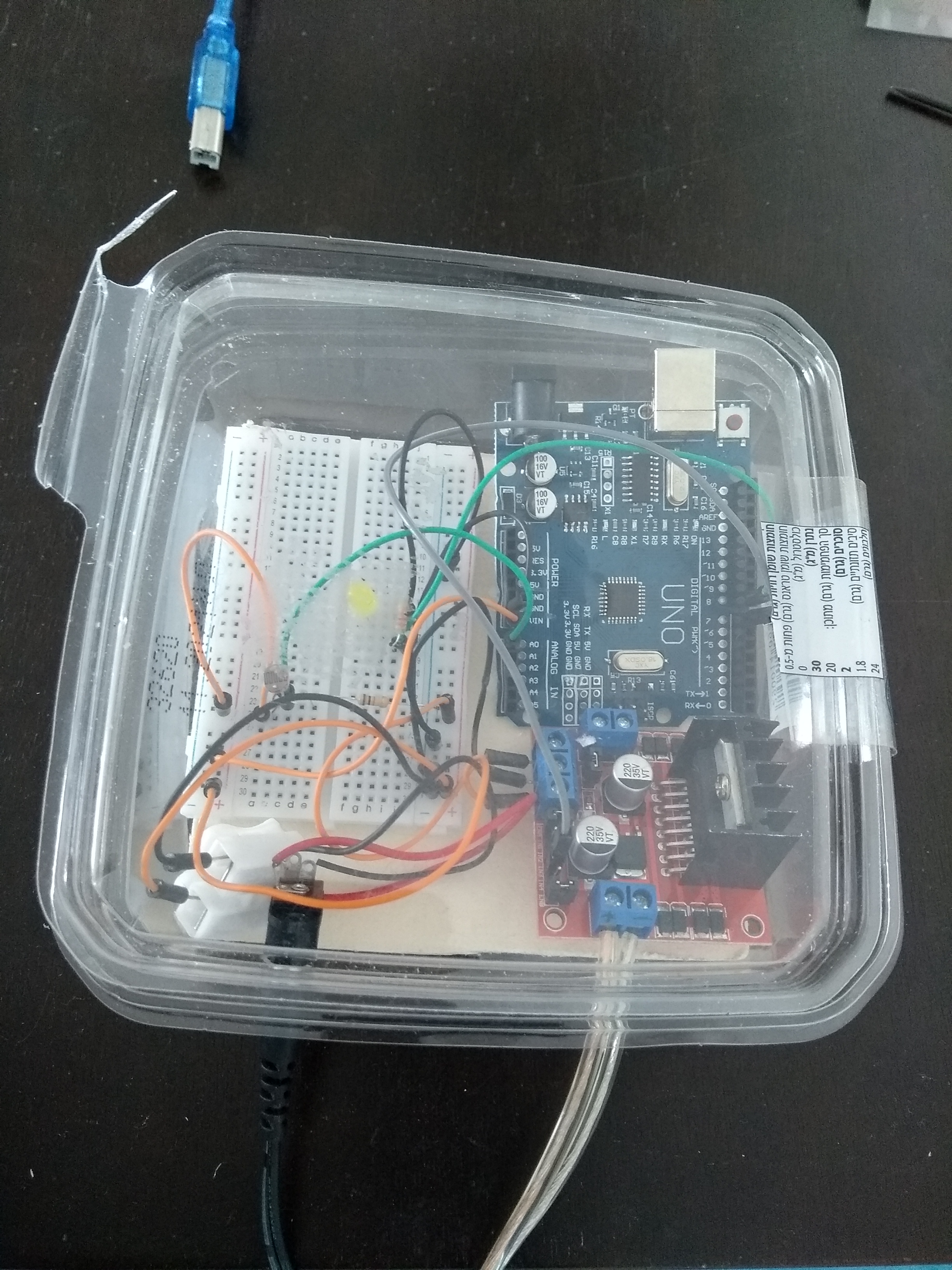

קופסת פלסטיק שקופה

שנאי 12VDC 1A

קערת עציץ לבנה תחתונה – 35 ש"ח ממשתלה – 40 ס"מ קוטר חיצוני עליון, 30 ס"מ גובה

קערת עציץ חומה עליונה – 35 ש"ח ממשתלה – 40 ס"מ קוטר חיצוני עליון, 20 ס"מ קוטר חיצוני תחתון, גובה 16 ס"מ

15 ליטר הידרוטון – נקנה מהידרושופ במחיר 39 ש"ח ל-10 ליטר

צינור עבור המשאבה באורך מטר

השימוש במודול HW 95 מאפשרת לי להשתמש בשנאי 12VDC אחד בלבד ללא ממיר מתח חיצוני נוסף לטובת המיקרו בקר.

המערכת מורכבת ממיקרו בקר שדוגם כל 10 דקות את חיישן האור, ואם הוא מזהה אור – הוא מפעיל את המשאבה למשך 30 שניות.

הבדיקה של האור מיועדת למנוע רעש של מים זורמים בלילה שעלול להפריע לשכנים.

המים כמובן מכילים דשן הידרופוני, ופעילות הזרמת המים מכניסה חמצן אל תוך המים, וכך מונעת ריקבון.

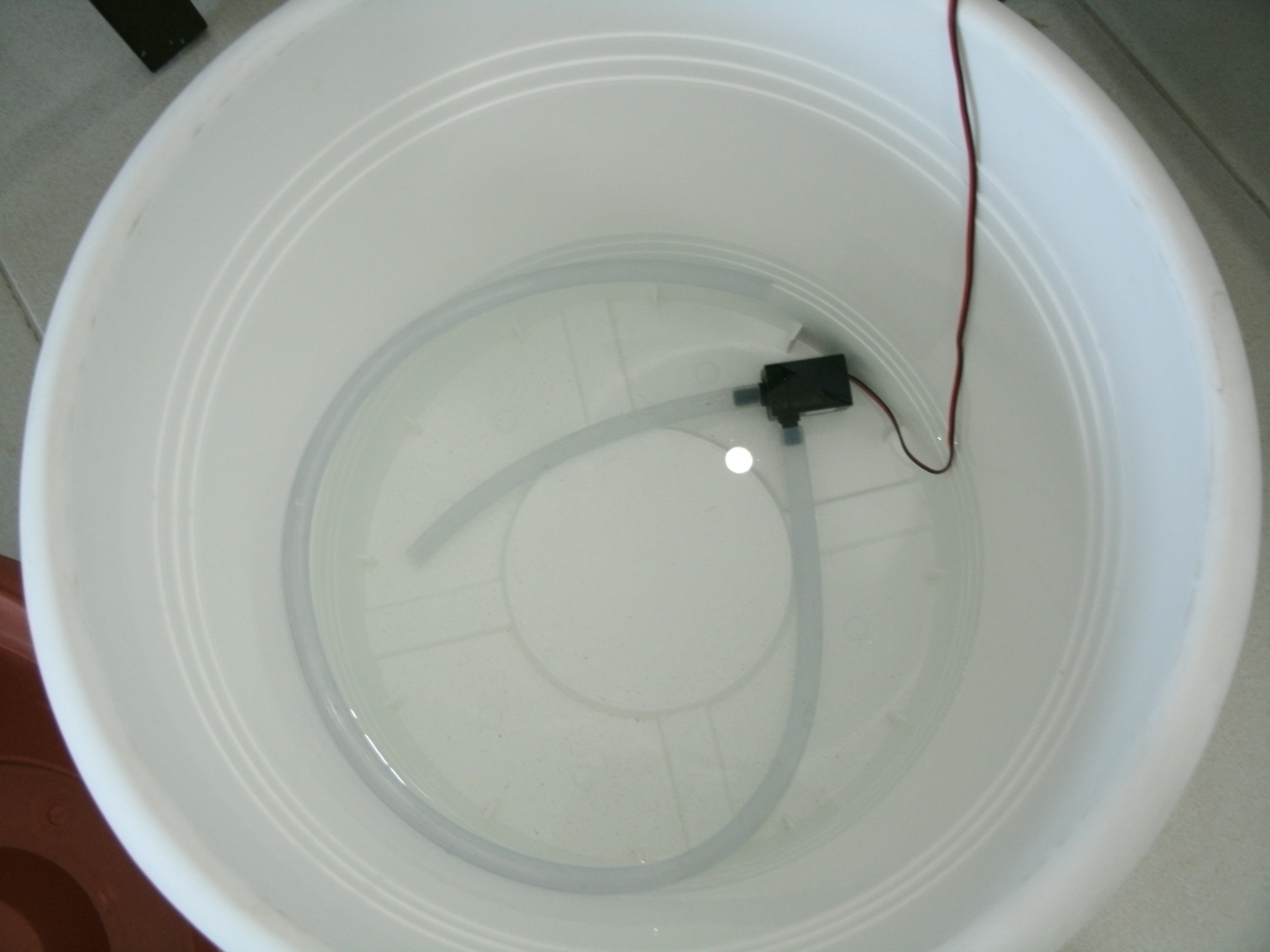

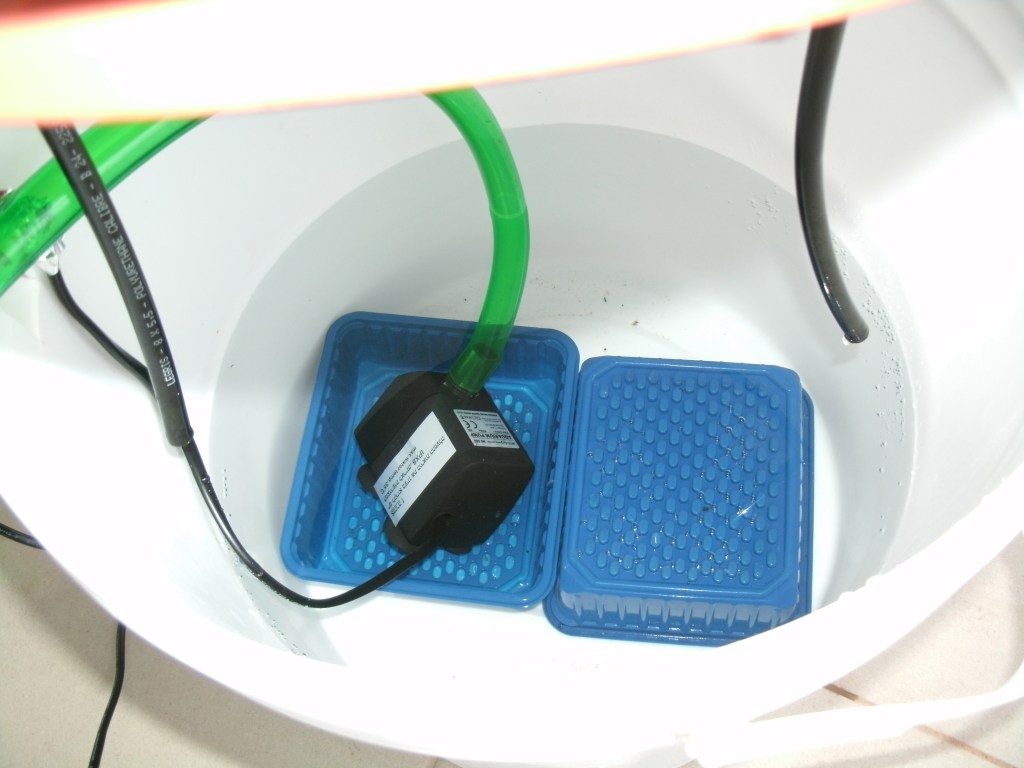

רצוי לשים מסנן כלשהו על פתח כניסת המים של המשאבה כדי למנוע סתימה. אני חיברתי בד רשת מחורר עם כבל מתכת.

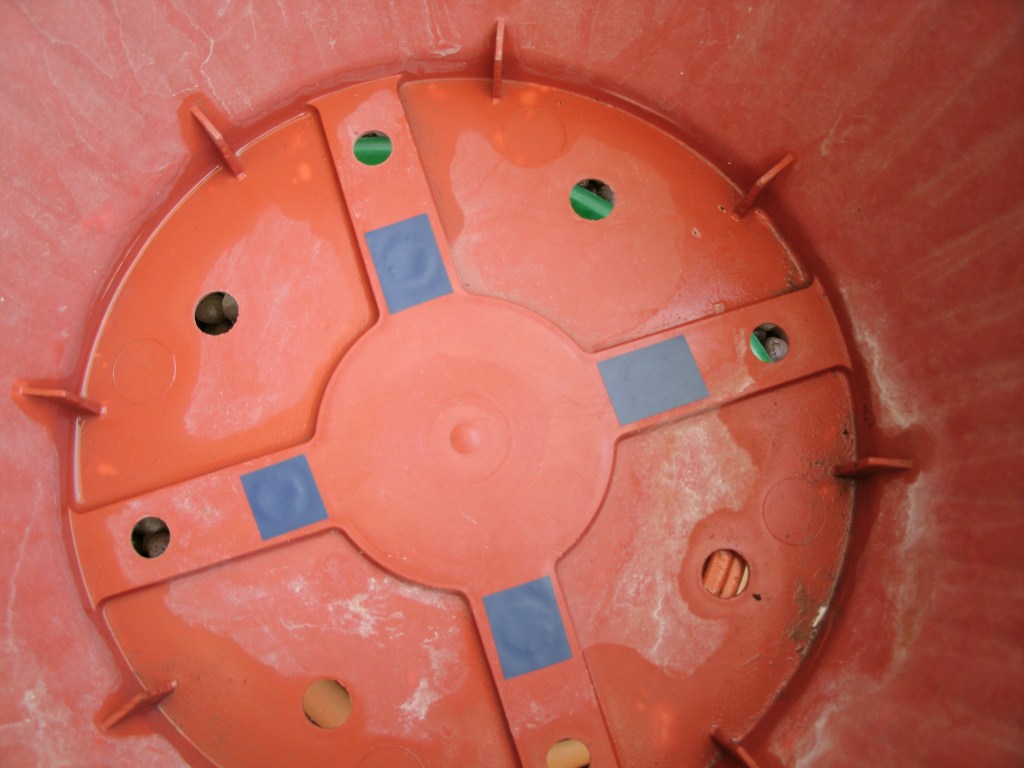

בקערה העליונה קדחתי שני חורים לטובת ניקוז המים.

זה הקוד למי שרוצה :

// These constants won't change:
const int DigitalPin1 = 7;// the number of the digital pin to be used
const int DigitalPin2 = 8;// the number of the digital pin to be used
const int MinutesInterval = 10;// the number of minutes for the waiting
const int indicatorLedPin = 13; // pin that the built-in LED is attached to

// These variables will change:
int counter1=0,counter2=0;
int analogValue=0;

// the setup function runs once when you press reset or power the board
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
pinMode(indicatorLedPin, OUTPUT);
pinMode(DigitalPin1, OUTPUT);
pinMode(DigitalPin2, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {

// reads the input on analog pin A0 (value between 0 and 1023)
analogValue = analogRead(A0);

Serial.print("Analog reading = ");
Serial.print(analogValue); // the raw analog reading

// We'll have a few threshholds, qualitatively determined
if (analogValue < 10) { Serial.println(" – Dark"); } else if (analogValue < 200) { Serial.println(" – Dim"); } else if (analogValue < 500) { Serial.println(" – Light"); } else if (analogValue < 800) { Serial.println(" – Bright"); } else { Serial.println(" – Very bright"); } if (analogValue > 200) {
Serial.println("Turn on pump");
digitalWrite(DigitalPin1, HIGH); // turn the LED on (HIGH is the voltage level)
counter1=30;
digitalWrite(DigitalPin2, HIGH); // turn the LED on (HIGH is the voltage level)
counterfunction();
Serial.println("Turn off pump");
digitalWrite(DigitalPin2, LOW); // turn the LED off by making the voltage LOW
digitalWrite(DigitalPin1, LOW); // turn the LED off by making the voltage LOW
} else delay(1000);

counter1=MinutesInterval*60;
counterfunction();

}

void counterfunction() {
for (counter2=counter1; counter2>0; counter2–) {
Serial.println(counter2);
digitalWrite(indicatorLedPin, HIGH);
delay(1000); // wait for a second
digitalWrite(indicatorLedPin, LOW);
}
}

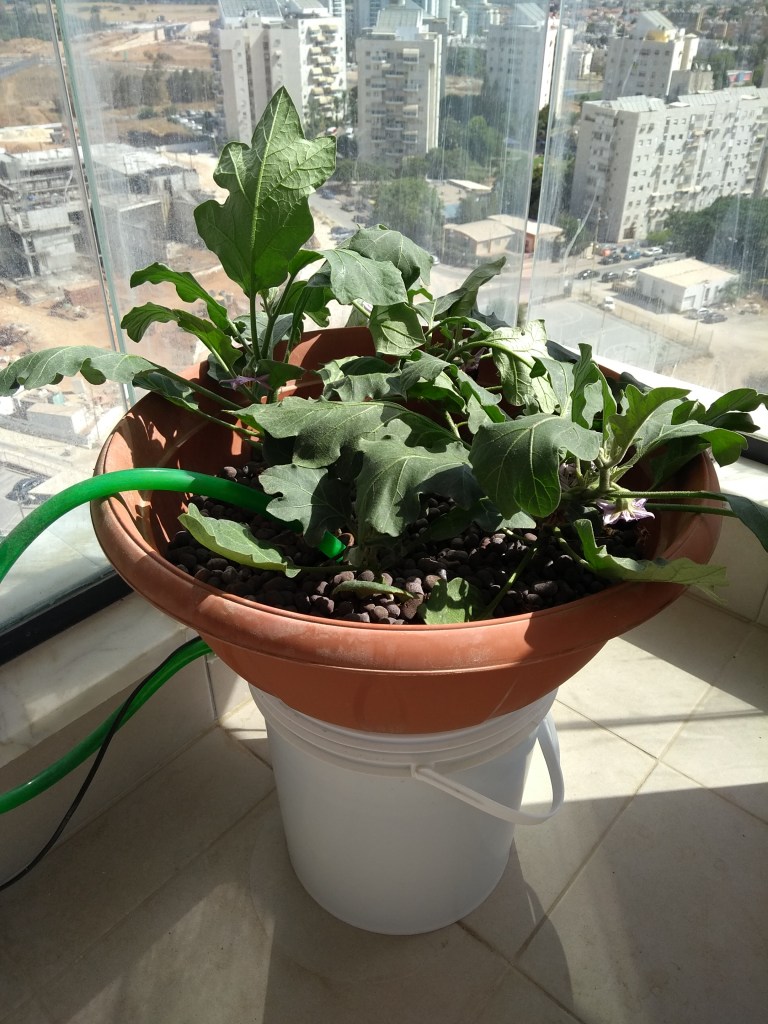

מערכת הידרופונית – קומה אחת

זאת המערכת הכי קלה שניתן לבנות, ויחסית למערכת שתי הקומות יש בה אידוי מים קטן בהרבה.

חלקים עבור מערכת:

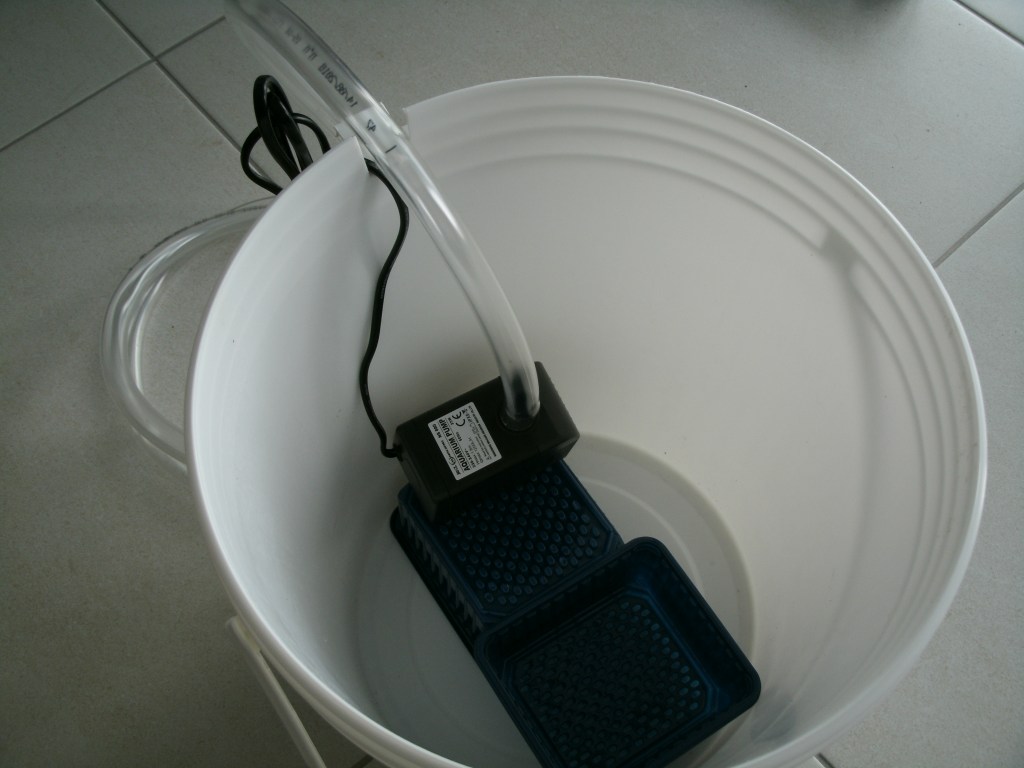

דלי צבע לבן 18 ליטר – 25 ש"ח מרשת הידרושופ (קוטר30 ס"מ)

קערת עציץ גדולה תחתונה – 50 ש"ח ממשתלה – 49 ס"מ קוטר חיצוני עליון, 29 ס"מ קוטר חיצוני תחתון

משאבת מים NS-680 של חברת MINJIANG – עלות 59 ש"ח מחנות לממכר מוצרי עבור חיות

צינור עבור המשאבה באורך 1 מטר – 15 ש"ח

7 ליטר הידרוטון – נקנה מהידרושופ במחיר 39 ש"ח ל-10 ליטר

קוצב זמן חשמלי רגיל

4 שתילי חצילים – 23.20 ש"ח ממשתלה לשישיה
